1. 使用前的准备
1.1 本说明适用于梅特勒-托利多仪器（上海）有限公司过程检测部销售的在线溶氧探头（不包括InPro6900系列）。
1.2 打开包装前请检查包装是否有损坏。如果外包装已破损，请不要继续打开包装物，立即与运输部门和梅特勒-托利多公司联系，运输方代表到场后共同打开包装检验探头是否损坏，建议拍照取证。
1.3 如外包装完好但探头损坏请立即和梅特勒-托利多公司联系。并将探头连同质保卡、说明书以及原包装寄回梅特勒-托利多公司。
1.4 使用前请仔细阅读探头的使用说明书。由于溶氧探头可能已经储存了一段时间，建议在第一次使用前更换电解液（更换方法见4.2.2）。
1.5 溶氧探头在使用前须通电极化6小时以上（极化方法见2.1）。
1.6 安全警示：溶氧探头中的电解液为强碱性溶液（pH13），如果有少量电解液溅在皮肤上，应及时用水冲洗。电解液不可接触眼睛，如果电解液进入眼睛，立即用大量清水冲洗眼部。如眼睛出现异常（例如红肿、疼痛、视线模糊等），马上到医院就医。

2. 探头的极化
2.1 极化方法：将电缆线和变送器和探头连接，变送器通电后探头即开始极化。
2.2 下列情况探头需要进行极化：
◇ 探头第一次使用，极化6小时以上；
◇ 更换膜或电解液，极化6小时以上；
◇ 变送器断电，或探头与电缆线断开，极化时间见表1；
2.3 极化时间（表1）

探头/变送器断电时间t（min）	最短极化时间t（min）
t＞30	360
30≥t＞15	6×t
15≥t>5	4×t
t≤5	2×t

2.4 极化电压
测量高浓度的介质（生化发酵、废水处理）时，极化电压为 -675mV。测量低浓度介质（<500ppb）时，极化电压为 -500mV。

3. 探头校准时的注意事项
3.1 校准介质可以是空气或饱和介质。
◇ 如果以空气为校准介质，将探头放在空气中，擦干膜上的水迹，待读数稳定后即可开始校准。
◇ 在生化发酵过程中，一般是以饱和介质为校准介质。在实消后、接种前、搅拌开至最大、通最大量饱和空气时进行校准。建议在统一的通气时间后进行校准，以统一不同罐批和不同发酵罐的饱和状态。
3.2 探头校准前必须充分极化。

4. 更换膜和电解液
4.1 一般来说，建议客户每三个月进行一次更换电解液的操作。但也可根据具体情况自行决定。
4.2 如果电极信号不正常（响应时间长，机械损坏，在无氧介质中电流增大等），就需要更换膜。

图1 溶氧探头的结构

4.2.1 更换膜的操作步骤（本操作仅限于InPro6000系列，不适用于Φ12mm溶氧探头）：

1) 将探头与电缆断开； 2) 旋下探头前端的膜保护套（此时溶氧膜在保护套内）； 3) 将溶氧膜内的电解液倒在废液缸中； 4) 把溶氧膜保护套（连同溶氧膜）倒放在工作台上； 5) 取一把小号一字螺丝刀，用刀尖部抵住溶氧膜的保护圈上（见图2）。    轻轻用力将膜从保护套管中压下，用力方向为垂直略向外倾斜。 ★ 注意：刀口不能抵住膜片，否则将损坏溶氧膜。 6) 取一个待换的溶氧膜，添加电解液。以下操作与4.2.2更换电解液相同

图2 溶氧膜的拆卸

4.2.2 更换电解液的操作

图3 更换电解液

1) 将膜内的残余电解液倒掉，用去离子水冲洗膜体内部，用吸水纸吸干； 2) 将膜倾斜，电解液垂直向下，如图3a所示； 3) 轻轻挤压电解液瓶，使电解液缓慢的流入膜体内； 4) 电解液加入量见图3b； 5) 确认膜体内部没有气泡，如有气泡可轻弹膜体，排除气泡； 6) 将膜体缓慢的旋转套入内电极上，再小心的旋紧不锈钢套管。

5. 探头在空气中的电流值异常

5.1 探头在空气中的电流值指的是把探头暴露在空气中的电流值，一般用绝对值表示。不同类型的溶氧探头在空气中的电流值范围不同，详见探头使用说明书。

5.2 空气中的电流值偏低，通常的原因和处理方法如下：

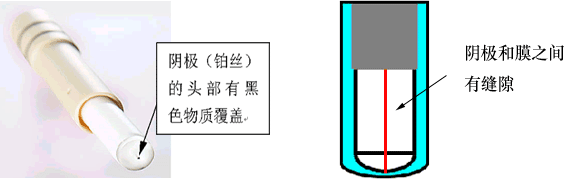

5.2.1 铂阴极表面有氧化物质覆盖（见图4），此时可以把内电极的头部对着亮光观察阴极，可以看到阴极的表面为黑色。可用标号1000目以上的砂纸轻轻地在铂丝头部来回打磨数次，只要铂丝表面发亮即可。切不可打磨过度，否则内电极头部会受损。

5.2.2 铂阴极未能接触到溶氧膜（见图5）。
1） 检查溶氧膜是否旋紧、到位，如果属于这种情况，应旋紧膜保护套直至图1中所示的黑色密封圈看不到为止。
2） 检查溶氧膜膜片，如果有过度的突起，使阴极不能接触到膜片，必须更换溶氧膜。


5.3 空气中的电流值偏高，常见的原因和处理方法如下（表2）：

原 因	处 理 方 法
探头极化不充分	确认极化时间是否符合表1
探头受到污损	清洗探头（应采用去离子水，不能采用含乙醇的清洗液）
电解液老化	更换电解液
膜老化或损坏	更换膜
电缆损坏	更换电缆（不接探头时变送器应显示很低且稳定的电流值）
变送器损坏	尝试更换变送器

6. 溶氧探头的保存
6.1 探头较长时间不用时应将保护帽套好，放置在空气中保存。
